荷重元怎麼選？單點式荷重元 vs S 型荷重元差異一次看

荷重元是什麼？和秤重感應器有什麼關係

荷重元又稱秤重感應器，英文常見名稱是 Load Cell。它是一種能將重量、壓力或拉力轉換成電信號的感測元件，也是電子秤、工業秤、料斗秤、平台秤、地磅、材料試驗機與自動化檢測設備中的核心零件。簡單來說，荷重元負責把「力」轉成系統能讀取的訊號，再由顯示器、控制器或 PLC 做數值判讀。

多數工業用荷重元的量測原理，是透過內部應變計感受金屬彈性體的微小變形。當物體施加重量或外力時，荷重元本體會產生極細微的形變，應變計電阻值也會跟著改變，再透過惠斯通橋式電路輸出與受力大小成比例的微小電壓訊號。這個訊號經過放大、轉換與校正後，就能成為可讀取的重量數值。

荷重元的優勢在於精度高、反應穩定、可連接自動化控制系統，適合長時間量測與重複性測試。不過，荷重元不是隨便買一顆量程夠大的就能用，還要看安裝方式、受力方向、環境條件、精度等級、材質、防護等級與訊號輸出。選錯型號，可能會出現數值漂移、線性不佳、重複性差，甚至造成感測器損壞。

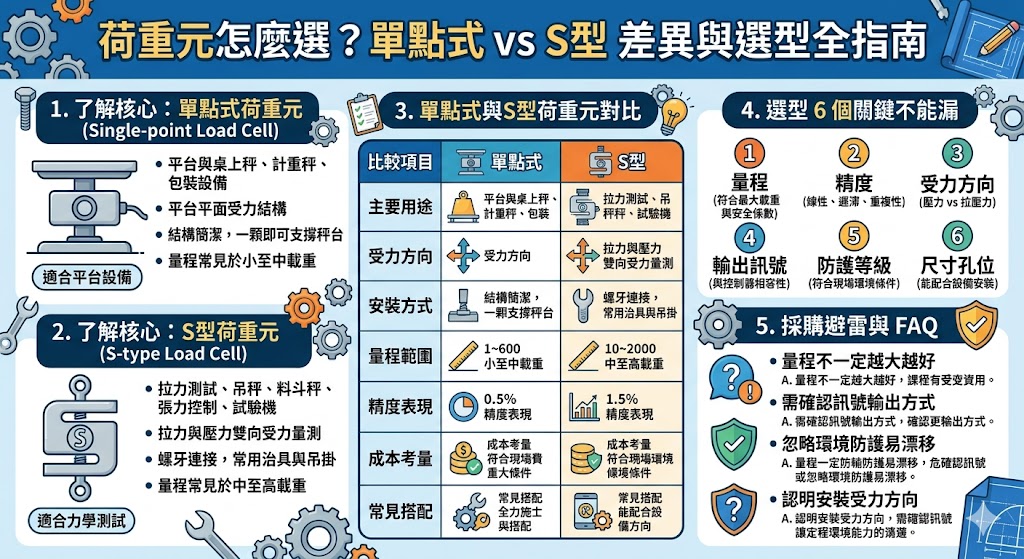

荷重元比較：單點式 vs S 型怎麼選

在常見荷重元應用中，單點式荷重元與 S 型荷重元是最容易被拿來比較的兩種。單點式荷重元常用於電子秤、平台秤、計重秤與包裝秤；S 型荷重元則常用於拉力測試、吊秤、料斗秤、張力控制與材料試驗機。兩者都能量測重量或力，但適合的受力方向與安裝方式不同。

若你的設備是平面承重，例如平台上放物品、秤盤上測重量，多數情況會優先評估單點式荷重元。若你的需求是吊掛、拉伸、壓縮、張力控制，或設備會有拉力與壓力兩種方向，就更適合評估 S 型荷重元。兩者不是誰比較好，而是受力結構與應用場景不同。

荷重元常見種類有哪些？不同用途怎麼分

1. 單點式荷重元適合小型平台秤

單點式荷重元常見於電子秤、計重秤、包裝秤、檢重秤與小型平台秤。它的特色是結構簡潔、安裝相對直覺，通常只需要一顆荷重元就能支撐一個小型秤台。若你的設備需要快速量測物品重量，並且承重平台尺寸不大，單點式通常是很常見的選擇。

2. S 型荷重元適合拉力與吊重

S 型荷重元因外型近似 S 字而得名，通常可用於拉力與壓力測試。它常見於材料試驗機、吊秤、料斗秤、張力控制設備與自動化拉壓測試。若你的設備需要透過上下端連接治具，或需要測量拉伸力量，S 型荷重元會比單點式更符合結構需求。

3. 懸臂樑式荷重元適合工業秤與槽桶秤

懸臂樑式荷重元常用於平台秤、槽桶秤、料斗秤與工業秤重系統。這類荷重元通常具有較好的機械強度，適合中大型設備。若現場有震動、偏載或較高負載需求，懸臂樑式荷重元通常會比一般小型感測器更適合。

4. 壓縮式荷重元適合重載與地磅

壓縮式荷重元主要用於承受垂直壓力，常見於地磅、大型料倉、重型槽罐、工程設備與高載重秤重系統。這類荷重元重點在於量程、安全係數、防護能力與長期穩定性。若是大型設備或戶外環境，通常也要特別注意防水、防塵、防鏽與避雷保護。

3 種情境推薦：新手、預算控、重視精度怎麼選

情境一：第一次採購荷重元，先從用途與受力方向判斷

新手最常犯的錯，是直接問「我要幾公斤的荷重元」，卻沒有先釐清設備怎麼受力。荷重元選型的第一步不是價格，也不是品牌，而是用途。你要測的是重量、拉力、壓力、張力，還是料位變化？物體是放在平台上、吊在空中，還是透過治具拉伸？這些條件會直接影響荷重元型式。

若只是小型平台秤或桌上型秤重，單點式荷重元通常是較容易入門的選擇。若是測試拉力、吊掛重量或機台治具受力，S 型荷重元會更直覺。若是大型料倉、桶槽或地磅，就可能需要懸臂樑式或壓縮式荷重元。

情境二：預算有限，要避免規格買太高或買錯型

預算控在選荷重元時，應該避免兩種情況：一種是為了省錢買低於需求的規格，導致超載損壞或精度不穩；另一種是沒有必要卻買過高規格，讓成本增加。比較合理的做法，是先確認最大載重，再加上安全係數，接著選擇接近需求的量程。

例如最大秤重需求是 50kg，不代表一定只選 50kg 的荷重元，因為現場可能有衝擊、偏載或短時間超載。通常會依設備條件預留餘裕，但也不建議量程放大太多，否則解析度與小重量變化可能受到影響。想控制預算，關鍵不是買最低價，而是買剛好適合的規格。

情境三：重視精度與效率，要一起看荷重元與控制系統

若你的設備用於自動化產線、精密檢測、配料控制或品質測試，不能只看荷重元本體。整套系統還包含顯示控制器、訊號變送器、A/D 轉換模組、PLC、電源供應與機械結構。即使荷重元規格很好，若安裝受力不正、訊號干擾嚴重，或控制器解析度不足，最終量測結果仍可能不穩。

因此，重視效果或效率的使用者，建議同步確認荷重元精度、輸出靈敏度、線材屏蔽、接線方式、校正流程與資料擷取方式。尤其在產線上，穩定性通常比單次高精度更重要，因為設備需要長時間重複量測，不能每天都重新調整。

荷重元費用差在哪？哪些規格會影響價格

荷重元費用差異很大，原因不只在品牌，也和型式、量程、精度、材質、防護等級、尺寸、輸出訊號與是否需要客製有關。一般小型電子秤用荷重元與工業重載用荷重元，成本結構完全不同；標準品與特殊環境用規格，價格也會有明顯差距。

採購荷重元時，不建議只用單價做決策。低價荷重元若不適合環境或精度不足，可能造成校正頻繁、量測不穩、設備停機，反而讓總成本提高。更好的做法，是用「用途、規格、穩定性、維護成本」一起評估。

荷重元選型要看哪些規格？6 個關鍵不能漏

1. 量程要符合最大載重與安全係數

量程是荷重元選型最基本的規格。選太小容易超載損壞，選太大則可能影響小重量變化的解析度。通常需要依最大載重、秤台重量、衝擊載荷與偏載狀況一起計算，而不是只看物品本身重量。

2. 精度要看線性、遲滯與重複性

很多人只問荷重元準不準，但實際要看規格書中的線性誤差、遲滯誤差、重複性、蠕變與溫度影響。若是配料、檢重或實驗設備，精度規格會直接影響產品品質與測試可信度。

3. 受力方向要和機構設計一致

荷重元需要讓力量依設計方向作用，若側向力、偏載或扭力過大，可能導致量測誤差或結構損傷。選型時應確認設備是壓力、拉力、彎曲梁受力，還是多點支撐受力。

4. 輸出訊號要能接顯示器或控制器

荷重元常見輸出為 mV/V 等微弱訊號，通常需要搭配顯示器、變送器或訊號放大模組。若要接 PLC 或資料擷取系統，也要確認是否需要 0–10V、4–20mA、RS-485 或其他通訊介面。

5. 防護等級要符合現場環境

工廠現場可能有粉塵、水氣、油污、清洗、溫差或腐蝕性物質。若荷重元裝在潮濕、戶外或食品產線環境，建議優先確認防護等級、材質與密封方式，避免長期使用後訊號不穩。

6. 尺寸與孔位要能配合設備安裝

荷重元不是電子零件單獨存在，它需要安裝在機構上。採購前應確認外型尺寸、鎖孔位置、螺牙規格、線材出口、秤台空間與維修拆裝便利性。尺寸不合，即使規格正確也無法順利安裝。

荷重元避雷清單：採購前先確認這 6 點

荷重元採購最怕的不是買貴，而是買回去不能用、數值不穩或安裝後才發現規格不合。以下 6 點建議在詢價與採購前先確認，可以大幅降低選錯型號的風險。

• 只看荷重元量程，沒有確認實際受力方向與安裝方式。
• 忽略秤台重量、衝擊載荷與偏載，導致安全係數不足。
• 沒有確認輸出訊號，買回來後無法直接接控制器或 PLC。
• 現場潮濕、有粉塵或需清洗，卻沒有選擇合適防護等級。
• 只比較單價，沒有把校正、穩定性與後續維護成本算進去。
• 沒有提供設備圖面或安裝尺寸，導致孔位、螺牙或空間不相容。

若你不確定該選哪一種荷重元，建議不要只提供「我要測幾公斤」這一項資訊。更完整的方式，是提供設備用途、最大重量、受力方式、安裝空間、環境條件與控制系統需求，讓供應商能協助判斷型式與規格。

荷重元安裝怎麼做？影響精度的細節有哪些

荷重元的精度不只取決於感測器本體，也取決於安裝品質。很多量測不穩的案例，原因不是荷重元不好，而是機構受力不正、底座剛性不足、螺絲鎖附不平均、線路受干擾，或秤台與外部結構產生摩擦。

1. 受力中心要盡量對準

荷重元應讓力量依設計方向作用，避免過多側向力與偏心力。若平台秤長期偏載，可能造成數值誤差，也會影響荷重元壽命。必要時可透過限位、導向機構或多點支撐改善。

2. 結構剛性要足夠

若底座或秤台本身會變形，荷重元接收到的力量就可能不穩定。尤其是大型平台、料斗或產線設備，支撐結構要有足夠剛性，避免因機械變形造成量測漂移。

3. 線路要避免雜訊干擾

荷重元輸出訊號通常很小，若線路靠近馬達、變頻器、大電流設備，可能受到電磁干擾。安裝時建議注意屏蔽線、接地、線材走向與訊號放大位置，避免數值跳動。

4. 完成後要校正與測試

荷重元安裝完成後，應搭配標準砝碼或已知重量進行校正，並測試零點、滿載、重複性與回零狀況。若是產線設備，也建議在實際運轉條件下測試，確認震動與速度不會影響判讀。

荷重元怎麼詢價？提供哪些資訊比較快

想快速找到適合的荷重元，詢價時建議一次提供完整需求。包含設備用途、最大載重、量測方向、安裝空間、孔位尺寸、使用環境、所需精度、輸出訊號、是否搭配顯示器或 PLC，以及是否需要防水、防塵或不鏽鋼材質。資訊越完整，越能縮短來回確認時間。

若你的設備還在設計階段，可以提供草圖、照片、設備示意圖或目前預計的秤台尺寸。若是替換舊荷重元，則可提供原本型號、銘牌照片、外觀尺寸、線材顏色與接線方式。這些資訊能幫助供應商判斷是否有可替代型號，或是否需要重新選型。
